พาส่อง 5 คำสั่งลัด GstarCAD ที่ CAD Designer ควรรู้ ช่วยเขียนแบบได้เร็วขึ้น
รวมคำสั่งลัดยอดนิยมใน GstarCAD ที่ช่วยลดขั้นตอนการทำงานซ้ำ ๆ เพิ่มความเร็วในการเขียนแบบ และทำให้ CAD Designer ทำงานได้ลื่นไหลมากขึ้น
สำหรับ CAD Designer, วิศวกร และนักเขียนแบบ การทำงานในแต่ละวันมักเต็มไปด้วยขั้นตอนเดิม ๆ ที่ต้องทำซ้ำ ไม่ว่าจะเป็นการเรียกใช้ Block การเชื่อมเส้น การลบมุม หรือการสร้างพื้นที่สำหรับ Hatch หากสามารถใช้คำสั่งลัดได้อย่างมีประสิทธิภาพ ก็จะช่วยประหยัดเวลา ลดจำนวนคลิก และทำให้การจัดการ Drawing รวดเร็วขึ้น

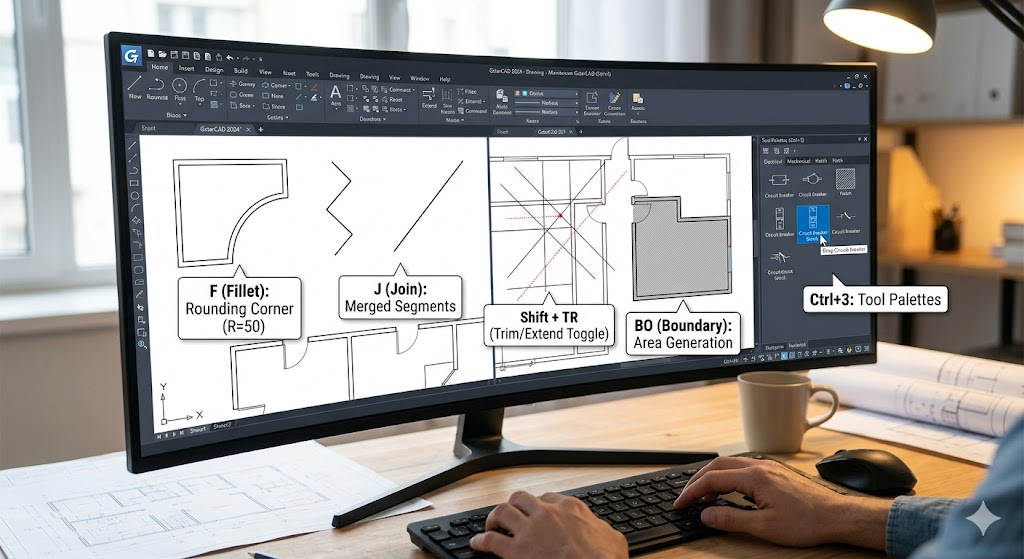

บทความนี้จะพาไปรู้จัก 5 คำสั่งลัด GstarCAD ที่ CAD Designer ควรรู้ ได้แก่ Ctrl+3, F, J, Trim/Extend และ BO ซึ่งเป็นคำสั่งพื้นฐานที่สามารถนำไปใช้ได้จริงในงานออกแบบประจำวัน
เปิด Tool Palettes เรียกใช้ Block และ Hatch ได้ทันใจ
หากคุณต้องใช้งาน Block หรือ Hatch Pattern เดิม ๆ อยู่บ่อยครั้ง การเปิดค้นหาผ่านเมนูอาจทำให้เสียเวลาโดยไม่จำเป็น คำสั่ง Ctrl + 3 จะช่วยเปิด Tool Palettes เพื่อเข้าถึงเครื่องมือที่ใช้งานประจำได้อย่างรวดเร็ว
วิธีใช้งาน
- กด Ctrl + 3 เพื่อเปิด Tool Palettes
- เลือกหมวดหมู่ที่ต้องการ เช่น Block, Hatch หรือเครื่องมือเฉพาะงาน
- คลิกเลือก Block หรือ Pattern เพื่อนำไปใช้งานใน Drawing
- กด Ctrl + 3 อีกครั้งเพื่อซ่อนหน้าต่าง
Fillet ลบมุมและเชื่อมเส้นได้ในคำสั่งเดียว
คำสั่ง F หรือ Fillet เป็นคำสั่งที่ใช้สำหรับสร้างมุมโค้งระหว่างเส้น หรือเชื่อมเส้นสองเส้นเข้าหากัน ช่วยให้การเก็บรายละเอียดแบบทำได้รวดเร็วและแม่นยำมากขึ้น
วิธีใช้งาน
- พิมพ์ F แล้วกด Enter
- หากต้องการกำหนดรัศมี ให้พิมพ์ R
- ระบุค่ารัศมีที่ต้องการ
- เลือกเส้นทั้งสองเส้นที่ต้องการลบมุมหรือเชื่อมเข้าหากัน
นอกจากการสร้างมุมโค้งแล้ว Fillet ยังสามารถใช้เชื่อมเส้นที่ยังไม่ตัดกันได้ ช่วยลดขั้นตอนการแก้ไขเส้นในแบบ
Join รวมเส้นหลายเส้นให้เป็นวัตถุเดียว
เมื่อต้องทำงานกับไฟล์ CAD ที่นำเข้าจากหลายแหล่ง หรือแบบที่มีเส้นแตกเป็นช่วง ๆ การแก้ไขอาจทำได้ยาก คำสั่ง J หรือ Join จะช่วยรวมเส้น Arc หรือ Polyline ที่ต่อเนื่องกัน ให้กลายเป็นวัตถุเดียว
วิธีใช้งาน
- เลือกวัตถุหรือเส้นที่ต้องการรวม
- พิมพ์ J แล้วกด Enter
- ยืนยันการเลือกวัตถุ
- โปรแกรมจะรวมเส้นให้เป็นวัตถุเดียว
หากเส้นมีช่องว่างเล็กน้อย สามารถใช้ Fuzzy Distance เพื่อกำหนดระยะคลาดเคลื่อน และให้โปรแกรมช่วยเชื่อมเส้นได้อัตโนมัติ
Trim / Extend Toggle สลับการตัดและยืดเส้นได้ทันที
การตัดเส้นและยืดเส้นเป็นขั้นตอนที่พบได้บ่อยในงานเขียนแบบ GstarCAD ช่วยให้ผู้ใช้สามารถสลับระหว่าง Trim และ Extend ได้โดยไม่ต้องออกจากคำสั่งเดิม
วิธีใช้งาน
- พิมพ์ TR แล้วกด Enter
- เลือกเส้นที่ต้องการตัดออก
- กด Shift ค้างไว้ เพื่อเปลี่ยนเป็นโหมด Extend
- คลิกเส้นที่ต้องการยืดไปยังขอบเขตที่กำหนด
- ปล่อย Shift เพื่อกลับเข้าสู่โหมด Trim
Boundary สร้างขอบเขตพื้นที่อัตโนมัติ
คำสั่ง BO หรือ Boundary ใช้สำหรับตรวจจับพื้นที่ปิดที่เกิดจากเส้นหรือวัตถุรอบ ๆ แล้วสร้างเป็น Polyline หรือ Region โดยอัตโนมัติ
วิธีใช้งาน
- พิมพ์ BO แล้วกด Enter
- เลือกประเภทวัตถุที่ต้องการสร้าง เช่น Polyline หรือ Region
- คลิก Pick Points
- คลิกภายในพื้นที่ปิดที่ต้องการ
- กด Enter เพื่อยืนยัน
Boundary ที่สร้างขึ้นสามารถนำไปใช้ต่อสำหรับการ Hatch การคำนวณพื้นที่ หรือการแก้ไขขอบเขตพื้นที่ภายในแบบได้ทันที
Shortcut เล็ก ๆ ที่ช่วยให้ CAD Designer ทำงานเร็วขึ้น
แม้ว่า Ctrl+3, Fillet, Join, Trim/Extend และ Boundary จะเป็นคำสั่งพื้นฐาน แต่ทั้งหมดนี้เป็นเครื่องมือที่ช่วยลดขั้นตอนการทำงานซ้ำ ๆ เพิ่มความเร็วในการเขียนแบบ และช่วยให้ CAD Designer จัดการ Drawing ได้อย่างมีประสิทธิภาพมากขึ้น
หากคุณกำลังเริ่มต้นใช้งาน GstarCAD หรืออยากยกระดับ Workflow การทำงาน ลองฝึกใช้ 5 คำสั่งนี้ให้คล่อง แล้วจะพบว่าการเขียนแบบสามารถทำได้เร็ว สะดวก และลื่นไหลกว่าที่เคย
คำถามที่พบบ่อยเกี่ยวกับคำสั่งลัด GstarCAD
คำสั่งลัด GstarCAD ที่ CAD Designer ใช้บ่อยมีอะไรบ้าง?
คำสั่งที่ใช้บ่อย ได้แก่ Ctrl+3 สำหรับเปิด Tool Palettes, F สำหรับ Fillet, J สำหรับ Join, TR สำหรับ Trim และ BO สำหรับ Boundary
Ctrl+3 ใน GstarCAD ใช้ทำอะไร?
Ctrl+3 ใช้เปิด Tool Palettes เพื่อเรียกใช้ Block, Hatch Pattern และเครื่องมือที่ใช้งานบ่อยได้อย่างรวดเร็ว
BO หรือ Boundary เหมาะกับงานแบบไหน?
Boundary เหมาะกับงานที่ต้องสร้างพื้นที่ปิด เช่น การ Hatch การคำนวณพื้นที่ และการเตรียมขอบเขตสำหรับงาน Quantity Takeoff
Source: บทความนี้เรียบเรียงและปรับเนื้อหาเป็นภาษาไทยจาก Gstarsoft Blog: Top 5 Essential GstarCAD Shortcuts for Designers
